จะวัดอัตราการลดทอนของตัวกรอง 3 เฟสได้อย่างไร

ในฐานะซัพพลายเออร์ของตัวกรอง 3 เฟส การทำความเข้าใจวิธีการวัดอัตราการลดทอนของตัวกรองเหล่านี้ถือเป็นสิ่งสำคัญ ความรู้นี้ไม่เพียงช่วยเราในการพัฒนาผลิตภัณฑ์และการควบคุมคุณภาพเท่านั้น แต่ยังช่วยให้เราสามารถให้ข้อมูลที่ถูกต้องแก่ลูกค้าของเราอีกด้วย ในบล็อกโพสต์นี้ ผมจะแบ่งปันวิธีการและข้อควรพิจารณาในการวัดอัตราการลดทอนของตัวกรองแบบ 3 เฟส

ทำความเข้าใจพื้นฐานของตัวกรอง 3 เฟส

ก่อนที่จะเจาะลึกการวัดอัตราการลดทอน จำเป็นต้องมีความเข้าใจพื้นฐานเกี่ยวกับตัวกรอง 3 เฟสก่อน ตัวกรอง 3 เฟส ได้รับการออกแบบมาเพื่อระงับสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) ในระบบไฟฟ้าสามเฟส ช่วยให้มั่นใจในการทำงานที่เหมาะสมของอุปกรณ์ไฟฟ้าโดยการลดเสียงรบกวนและการรบกวนที่ไม่พึงประสงค์

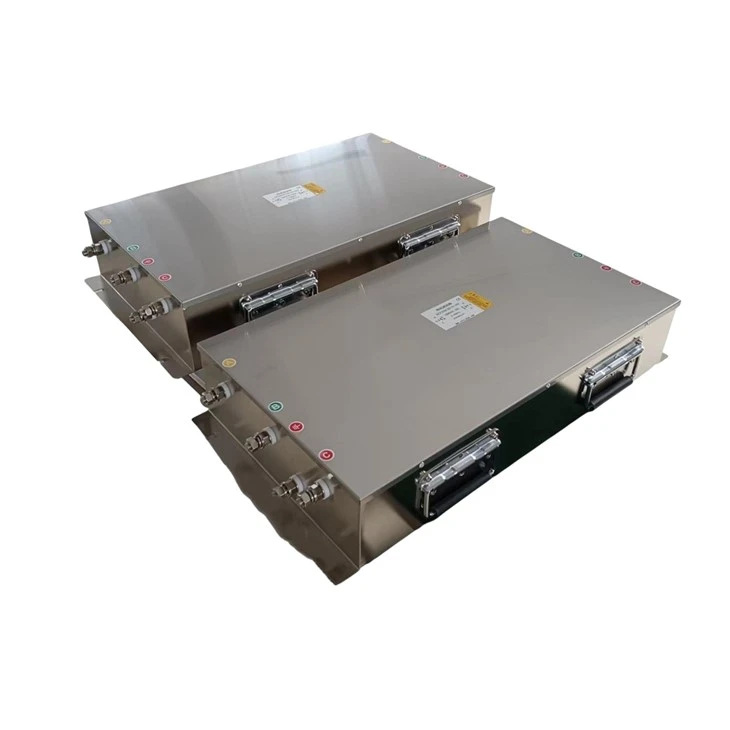

กลุ่มผลิตภัณฑ์ของเรามีตัวกรองหลายประเภท เช่นตัวกรอง EMC 3 เฟส-ตัวกรอง 4 บรรทัด, และตัวกรองสายสัญญาณ- แต่ละประเภทมีลักษณะและการใช้งานของตัวเอง แต่หลักการวัดอัตราการลดทอนจะคล้ายกัน

อัตราการลดทอนคืออะไร?

อัตราการลดทอนของตัวกรองหมายถึงความสามารถของตัวกรองในการลดความกว้างของสัญญาณที่ความถี่เฉพาะ โดยปกติจะแสดงเป็นเดซิเบล (dB) อัตราการลดทอนที่สูงขึ้นหมายความว่าตัวกรองสามารถระงับสัญญาณรบกวนได้อย่างมีประสิทธิภาพมากขึ้น ตัวอย่างเช่น หากตัวกรองมีอัตราการลดทอนที่ 30 dB ที่ความถี่หนึ่ง หมายความว่าแอมพลิจูดของสัญญาณรบกวนที่ความถี่นั้นจะลดลงเหลือ 1/10 ของค่าดั้งเดิม

อุปกรณ์วัด

ในการวัดอัตราการลดทอนของตัวกรองแบบ 3 เฟส เราจำเป็นต้องมีอุปกรณ์ดังต่อไปนี้:

1. ตัววิเคราะห์เครือข่าย: เครื่องวิเคราะห์เครือข่ายเป็นเครื่องมือสำคัญในการวัดอัตราการลดทอน สามารถสร้างสัญญาณที่มีความถี่เฉพาะและวัดแอมพลิจูดอินพุตและเอาต์พุตของตัวกรองได้ เมื่อเปรียบเทียบแอมพลิจูดอินพุตและเอาท์พุต เราสามารถคำนวณอัตราการลดทอนได้
2. สายเคเบิลและขั้วต่อ: จำเป็นต้องใช้สายเคเบิลและตัวเชื่อมต่อคุณภาพสูงเพื่อให้แน่ใจว่าการส่งสัญญาณที่แม่นยำระหว่างตัววิเคราะห์เครือข่ายและตัวกรอง
3. พาวเวอร์ซัพพลาย: จำเป็นต้องมีแหล่งจ่ายไฟที่เสถียรเพื่อจ่ายไฟให้กับตัวกรองในระหว่างกระบวนการวัด

การตั้งค่าการวัด

1. เชื่อมต่ออุปกรณ์: ขั้นแรก เชื่อมต่อเครื่องวิเคราะห์เครือข่ายเข้ากับพอร์ตอินพุตและเอาต์พุตของตัวกรอง 3 เฟส โดยใช้สายเคเบิลและขั้วต่อที่เหมาะสม ตรวจสอบให้แน่ใจว่าการเชื่อมต่อนั้นแน่นหนาเพื่อหลีกเลี่ยงการสูญเสียสัญญาณหรือการรบกวน
2. กำหนดค่าตัววิเคราะห์เครือข่าย: ตั้งค่าช่วงความถี่และขนาดขั้นตามข้อกำหนดการวัด ตัวอย่างเช่น หากเราต้องการวัดอัตราการลดทอนจาก 10 kHz ถึง 100 MHz เราสามารถตั้งค่าความถี่เริ่มต้นเป็น 10 kHz ความถี่หยุดเป็น 100 MHz และขนาดขั้นตอนเป็นค่าที่เหมาะสม เช่น 100 kHz
3. การสอบเทียบ: ก่อนเริ่มการวัด จำเป็นต้องปรับเทียบเครื่องวิเคราะห์เครือข่ายเพื่อขจัดอิทธิพลของสายเคเบิลและขั้วต่อ ซึ่งสามารถทำได้โดยดำเนินการสอบเทียบโหลดแบบเปิดแบบสั้น

กระบวนการวัด

1. สร้างสัญญาณ: ตัววิเคราะห์เครือข่ายจะสร้างสัญญาณที่มีความถี่เฉพาะและส่งไปยังพอร์ตอินพุตของตัวกรอง

2. วัดแอมพลิจูดอินพุตและเอาท์พุต: เครื่องวิเคราะห์เครือข่ายจะวัดความกว้างของสัญญาณอินพุตและสัญญาณเอาท์พุตของตัวกรอง

3. คำนวณอัตราการลดทอน: อัตราการลดทอน (A) สามารถคำนวณได้โดยใช้สูตรต่อไปนี้:
   [A = 20\log_{10}\left(\frac{V_{in}}{V_{ออก}}\right)]
   โดยที่ (V_{in}) คือความกว้างของสัญญาณอินพุต และ (V_{out}) คือความกว้างของสัญญาณเอาท์พุต

4. ทำซ้ำการวัด: ทำซ้ำขั้นตอนข้างต้นสำหรับความถี่ที่แตกต่างกันภายในช่วงความถี่ที่ตั้งไว้เพื่อให้ได้เส้นโค้งอัตราการลดทอนของตัวกรอง

ข้อควรพิจารณา

1. ปัจจัยด้านสิ่งแวดล้อม: สภาพแวดล้อมในการวัดควรปราศจากการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง เพื่อให้มั่นใจในความถูกต้องของผลการวัด ขอแนะนำให้ทำการวัดในห้องที่ไม่มีเสียงก้องหรือห้องที่มีฉนวนป้องกัน
2. เงื่อนไขการโหลด: อัตราการลดทอนของตัวกรองอาจได้รับผลกระทบจากโหลดที่เชื่อมต่อกับพอร์ตเอาต์พุต ดังนั้นจึงจำเป็นต้องวัดอัตราการลดทอนภายใต้สภาวะโหลดที่แตกต่างกัน เพื่อให้ได้ความเข้าใจที่ครอบคลุมมากขึ้นเกี่ยวกับประสิทธิภาพของตัวกรอง
3. ความแม่นยำในการวัด: เพื่อปรับปรุงความแม่นยำในการวัด สามารถวัดได้หลายครั้งและสามารถคำนวณค่าเฉลี่ยได้ นอกจากนี้ควรใช้อุปกรณ์ตรวจวัดคุณภาพสูง และควรทำการสอบเทียบเป็นประจำ

การตีความผลลัพธ์

เส้นโค้งอัตราการลดทอนที่ได้จากการวัดสามารถให้ข้อมูลอันมีค่าเกี่ยวกับประสิทธิภาพของตัวกรอง 3 เฟส ตัวกรองที่ดีควรมีอัตราการลดทอนสูงในช่วงความถี่ที่อาจเกิดการรบกวน ตัวอย่างเช่น ในระบบไฟฟ้า ตัวกรองควรมีอัตราการลดทอนสูงในช่วงความถี่ 150 kHz ถึง 30 MHz เพื่อลดการดำเนินการ EMI

หากอัตราการลดทอนที่วัดได้ไม่ตรงตามข้อกำหนด อาจจำเป็นต้องปรับการออกแบบตัวกรอง เช่น การเปลี่ยนค่าของส่วนประกอบหรือโครงสร้างของตัวกรอง

การประยุกต์ในการพัฒนาผลิตภัณฑ์และการควบคุมคุณภาพ

ในฐานะซัพพลายเออร์ตัวกรอง 3 เฟส การวัดอัตราการลดทอนเป็นส่วนสำคัญของการพัฒนาผลิตภัณฑ์และการควบคุมคุณภาพ ในระหว่างกระบวนการพัฒนาผลิตภัณฑ์ เราสามารถใช้ผลการวัดเพื่อเพิ่มประสิทธิภาพการออกแบบตัวกรองและปรับปรุงประสิทธิภาพได้ ในขั้นตอนการควบคุมคุณภาพ เราสามารถใช้อัตราการลดทอนเป็นตัวบ่งชี้ที่สำคัญเพื่อให้แน่ใจว่าผลิตภัณฑ์เป็นไปตามมาตรฐานคุณภาพ

บทสรุป

การวัดอัตราการลดทอนของตัวกรองแบบ 3 เฟสเป็นกระบวนการที่ซับซ้อนแต่จำเป็น ด้วยการใช้อุปกรณ์และวิธีการที่เหมาะสม และพิจารณาปัจจัยต่างๆ เราก็สามารถได้รับผลการวัดที่แม่นยำ ผลลัพธ์เหล่านี้ไม่เพียงช่วยเราในการพัฒนาผลิตภัณฑ์และการควบคุมคุณภาพเท่านั้น แต่ยังให้ข้อมูลที่เชื่อถือได้แก่ลูกค้าเกี่ยวกับประสิทธิภาพของตัวกรองของเราอีกด้วย

หากคุณสนใจผลิตภัณฑ์ตัวกรอง 3 เฟสของเรา หรือมีคำถามใดๆ เกี่ยวกับการวัดอัตราการลดทอน โปรดติดต่อเราเพื่อขอการจัดซื้อและหารือทางเทคนิคเพิ่มเติม

อ้างอิง

1. "วิศวกรรมความเข้ากันได้ทางแม่เหล็กไฟฟ้า" โดย Henry W. Ott
2. "คู่มือการออกแบบตัวกรอง" โดย Don Lancaster
